YDL353
BOEEP
YDL
Descripción del producto
Ataviar La unidad de deshielo de espesor pre-engrosamiento está dirigido a tratar los lodos de baja concentración. Integra las funciones de engrosamiento y deshidratación en una unidad. El rango de concentración puede ser de 2500 mg / l a 20000mg / L, por lo que la inversión se puede reducir mucho.
Estructura principal
Ataviar Unidad de deshielo de espesor pre-engrosamiento La unidad de deshidratación está compuesta por un sistema de mezcla de engrosamiento previo, cuerpo de tornillo, dispositivo de conducción, receptor de filtrado y marco.

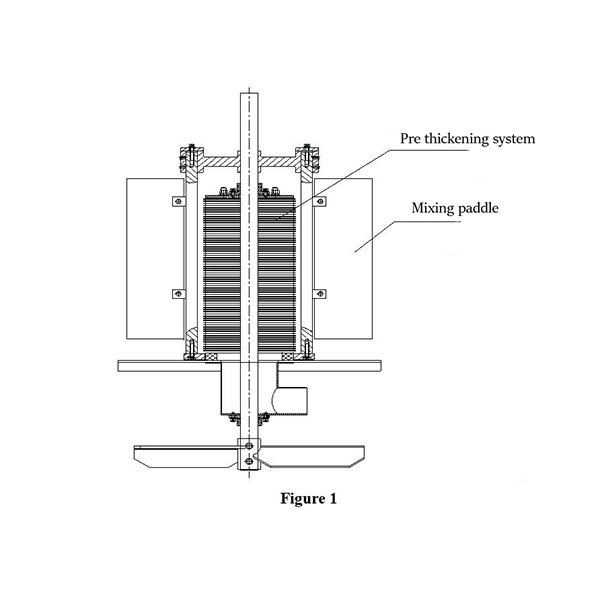

 Sistema de mezcla de 1-pre espesante. El sistema de concentración previa se compone del sistema de concentración previa (Figura 1), las cuchillas de mezcla y la caja concentrada. El sistema de mezcla se usa para hacer que el lodo y el polímero se mezclan completamente en el tanque de engrosamiento, los lodos pueden estar floculados para reunirse juntos, mientras que parte del agua se filtrará en el sistema de engrosamiento debido a la función de gravedad, y la forma formada. Los flocs serán transportados al cuerpo del tornillo para presionar y de agua. Hay entrada de lodo, puerto de desbordamiento, puerto de alimentación de polímero y boquilla de ventilación en el tanque de mezcla. También está el dispositivo de ajuste de nivel para ajustar la cantidad de entrada de lodos. |
2-Tornillo
El cuerpo del tornillo se compone de anillos fijos, anillos movibles, eje de tornillo, tornillo, junta y lotes de placa de unión. La parte delantera del cuerpo principal es la parte de engrosamiento, y la parte final es la parte de deshidratación. Así que el engrosamiento y la deshidratación de los lodos se pueden terminar en un recipiente. Los lodos serán transportados a El departamento de deshidratación después de engrosarse en el departamento de engrosamiento. En el proceso de avance, se ha producido una gran presión debido a la distancia que disminuye gradualmente el espacio y la distancia de los tornillos, y la lucha contra la obstrucción. Luego, el volumen disminuye continuamente y se logrará el propósito de deshidratar completamente.
Dispositivo de 3 conducción
El dispositivo de accionamiento es la fuente de alimentación del equipo, y el rendimiento del dispositivo de transmisión puede afectar el rendimiento del equipo directamente. Por esta razón, el motor que adopta nuestra empresa tiene un rendimiento superior con el nivel IP55 y F. El modo de control de la conversión de frecuencia y el modo de control de velocidad puede adaptarse a diferentes condiciones de aplicación para evitar el impacto de la carga.
Receptor de 4-filtrados
El receptor de filtrado, soldado por placa, se utiliza para recoger el filtrado presionado por el cuerpo del tornillo. El receptor de filtrado está soldado a las placas laterales directamente, y hay bridas en el lado para conectar los dispositivos externos.
Principio de funcionamiento
Cuando el tornillo pre-engrose la unidad de deshielo de la prensa funciona, los lodos se transportarán al tanque de mezcla por bomba de alimentación de lodos, al mismo tiempo, se ha agregado el polímero sólido al tanque de mezcla cuantitativamente por la bomba de alimentación de polímero. Motor de mezcla impulsa todo el sistema de mezcla para hacer que el lodo y el polímero se mezclan completamente y luego se producirán flocs. Cuando el nivel de líquido llega al nivel superior del sensor de nivel de líquido, el sensor de nivel de líquido obtiene la señal para que el motor del cuerpo del tornillo funcione, luego comienza a presionar el lodo que ha fluido en el cuerpo del tornillo. Los lodos se transportarán a la salida paso a paso por el efecto del eje del tornillo; El filtrado fluirá hacia fuera por el espacio de placas anulares fijas y placas anulares móviles.
Solicitud
La unidad de deshielo de tornillo de espesor pre-engrosamiento se puede usar ampliamente para los lodos de deshidratación de la administración municipal, la comida, la bebida, la bebida, el sacrificio y la reproducción, la impresión, la ingeniería petroquímica, el fabricante de papel, la curtiembre y el farmacéutico. Además, continuamente ofrecemos SOLUTUROS COMISTERIZADOS para los requisitos espaciales de los clientes.
El diseño innovador de la estructura hace posible que el dispositivo pueda usarse para todo tipo de lodos con alta o baja densidad, especialmente los lodos con aceite, y se puede nombrar al oponente invencible para deshidratar el lodo con aceite.
Parámetros técnicos
| Diseño de parámetros | |
| Tipo: YDL353 | Nivel de protección: IP55 F |
| Dimensión: L4700 × W1950 × H2130 (mm) | Fuente de alimentación: 380V / 3 / 50Hz o personalizar |
| Concentración de lodos de entrada: 2500 ~ 20000mg / l | Contenido de la humedad de los lodos de salida: 75-85% |
| Capacidad: 240-360kgds / h | Tasa de alimentación de polímero: DS 0.2 ~ 1% |
| PODER: 4.8KW | Agua al ras: 180l / h |
| Presión de suministro de agua: ≥0.2MPA | Equipo Peso: 3500kg |
| Tornillo | Sistema de mezcla pre de engrosamiento. |
| Diámetro × Longitud: φ350 × 2800 (mm) | Dimensión: L1000 × W1000 × H1400 (mm) |
| Cantidad: 3pcs | Volumen: 1400L |
| Material: Placa: SUS304 / EJE DE TORNILLO: SUS304 | Material: SS304 |
| Potencia del motor: 1.1 × 3kw | Potencia del motor: 1.5kw |
| Cabina electrica | |
| 1. Conversión de frecuencia Controles del cuerpo de deshidratación; | |
| 2. Controla el dispositivo de mezcla de polímeros; | |
| 3. Realice el interruptor de operación automática y operación manual. | |
