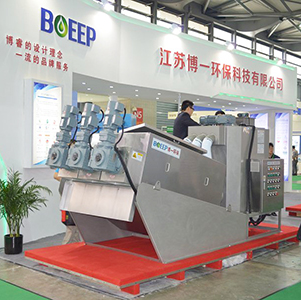

YDL303
BOEEP
YDL
 Producto DESCRIpitido
|
Estructura principal y principio de trabajo
La deshidratación de lodos volúmenes se compone de cuerpo de tornillo, dispositivo de conducción, receptor de filtrado, sistema de mezcla y marco de engrosamiento previo. Cuando la máquina de deshidratación funciona, los lodos se transportarán al tanque de mezcla por la bomba de alimentación de lodos, al mismo tiempo, el polímero sólido se ha agregado al tanque de mezcla cuantitativamente por la bomba de alimentación de polímero. Motor de mezcla impulsa todo el sistema de mezcla para hacer que el lodo y el polímero se mezclan completamente y luego se producirán flocs. Cuando el nivel de líquido llega al nivel superior del sensor de nivel de líquido, el sensor de nivel de líquido obtiene la señal para que el motor del cuerpo del tornillo funcione, luego comienza a presionar el lodo que ha fluido en el cuerpo del tornillo. Los lodos se transportarán a la salida paso a paso por el efecto del eje del tornillo; El filtrado fluirá hacia fuera por el espacio de placas anulares fijas y placas anulares móviles.
Tornillo
El cuerpo del tornillo se compone de placas anulares fijas, placas anulares móviles, eje de tornillo, tornillo, junta y un montón de placa de unión. La parte delantera del cuerpo principal es la parte de engrosamiento, y la parte final es la parte de deshidratación. Así que el engrosamiento y la deshidratación de los lodos se pueden terminar en un recipiente. Los lodos serán transportados a El departamento de deshidratación después de engrosarse en el departamento de engrosamiento. En el proceso de avance, se ha producido una gran presión debido a la distancia que disminuye gradualmente el espacio y la distancia de los tornillos, y la lucha contra la obstrucción. Luego, el volumen disminuye continuamente, y se logrará el propósito de deshidratar completamente..
Dispositivo de conducción
El dispositivo de accionamiento es la fuente de alimentación del equipo, y el rendimiento del dispositivo de transmisión puede afectar el rendimiento del equipo directamente. Por esta razón, el motor que adopta nuestra empresa tiene un rendimiento superior con el nivel IP55 y F. El modo de control de la conversión de frecuencia y el modo de control de velocidad puede adaptarse a diferentes condiciones de aplicación para evitar el impacto de la carga.
Receptor de filtrado
El receptor de filtrado, soldado por placa, se utiliza para recoger el filtrado presionado por el cuerpo del tornillo. El receptor de filtrado está soldado a las placas laterales directamente, y hay bridas en el lado para conectar los dispositivos externos.
Sistema de mezcla pre de engrosamiento.
| El sistema de concentración previa se compone del sistema de concentración previa (Figura 1), las cuchillas de mezcla y la caja concentrada.. | |
El sistema de mezcla se usa para hacer que el lodo y el polímero se mezclan completamente en el tanque de engrosamiento, los lodos pueden estar floculados para reunirse juntos, mientras que parte del agua se filtrará en el sistema de engrosamiento debido a la función de gravedad, y la forma formada. Los flocs serán transportados al cuerpo del tornillo para presionar y de agua. Hay entrada de lodo, puerto de desbordamiento, puerto de alimentación de polímero y boquilla de ventilación en el tanque de mezcla. También está el dispositivo de ajuste de nivel para ajustar la cantidad de entrada de lodos. |
Parámetro técnicos
| Diseño de parámetros | |
| Tipo: YDL303 | Dimensión: L4000 × W1630 × H1900 (mm) |
| Capacidad: 120-210kgds / h | PODER: 3.35KW |
| Nivel de protección: IP55 F | Fuente de alimentación: 380V / 3 / 50Hz o personalizar |
| Contenido de la humedad de los lodos de salida: 75-85% | Tasa de alimentación de polímero: DS 0.2 ~ 1% |
| Agua al ras (120l / h | Presión de suministro de agua:≥0.2mpa |
| Equipo Peso: 1100kg | Peso de operación: 1850kg |
| Tornillo | Sistema de mezcla pre de engrosamiento. |
| Diámetro × Longitud: φ300 × 2260 (mm) | Dimensión:L1000 × W1000 × H1400 (mm) |
| Cantidad: 3pcs | Volumen: 1400L |
| Material: Placa: SUS304 / EJE DE TORNILLO: SUS304 | Material: SS304 |
| Potencia del motor: 0.75 × 3kw | Potencia del motor: 1.1kw |
| Cabina electrica | |
| 1. Conversión de frecuencia Controles del cuerpo de deshidratación; | |
| 2. Controla el dispositivo de mezcla de polímeros; | |
| 3. Realice el interruptor de operación automática y operación manual. | |
Solicitud
Alete la máquina de destornillado volúmenes del tornillo volúte de engrosamiento de la preparación de lodos se puede usar ampliamente para concentrar y deshidratar los lodos de administración municipal de aguas residuales, alimentos, bebidas, matanza y cría, ingeniería petroquímica, fabricación de papel, curtiembre y productos farmacéuticos.
Ignantages
1-Sin bloqueo puede reducir el agua de lavado, ahorrar dinero y reducir la carga de circulación interna causada por el reflujo del agua de lavado.
El gabinete 2-eléctrico, el tanque de mezcla de floculantes y el cuerpo de la máquina de deshidratación están diseñados en un cuerpo integral, que puede reducir el espacio del piso y es conveniente de instalar.
3: la máquina de deshidratación está bajo trabajo de sellado, el proceso de tratamiento es confiable y, a tiempo, el hedor en el sitio se reduce al mínimo, y se mejora el entorno de trabajo.
4-24H Correr automática puede reducir los operadores de fuerza de trabajo.
La velocidad de funcionamiento del eje de 5 tornillos es baja, generalmente 2 ~ 3 ~ 3 ~ 3 ~ 3 ~ 60s de consumo de energía baja, casi no hay ruido y liberación en el sitio.
El tiempo de mantenimiento de 6 días es corto y la operación de mantenimiento es simple.
Especificación técnica
