| Cantidad: | |
|---|---|
Zl 610 * 610
BOEEP
ZL

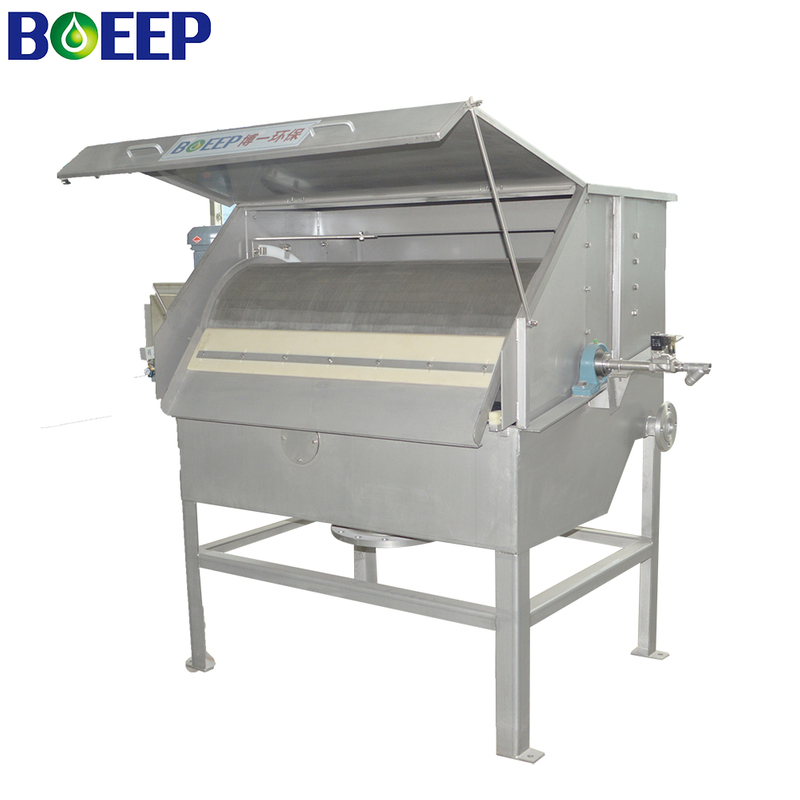

Introducción del producto
El tipo de tambor de tambor de alimentación externamente del tipo de cama es uno de los dispositivos de separación sólidos de pretratamiento utilizados para plantas de tratamiento de aguas residuales pequeñas y medianas, que pueden eliminar la materia suspendida sólida continua y efectivamente. En algún tratamiento de aguas residuales, el 30% al 60% de la materia suspendida sólida orgánica o inorgánica se eliminará después de la filtración, que puede reducir en gran medida la carga del proceso posterior.

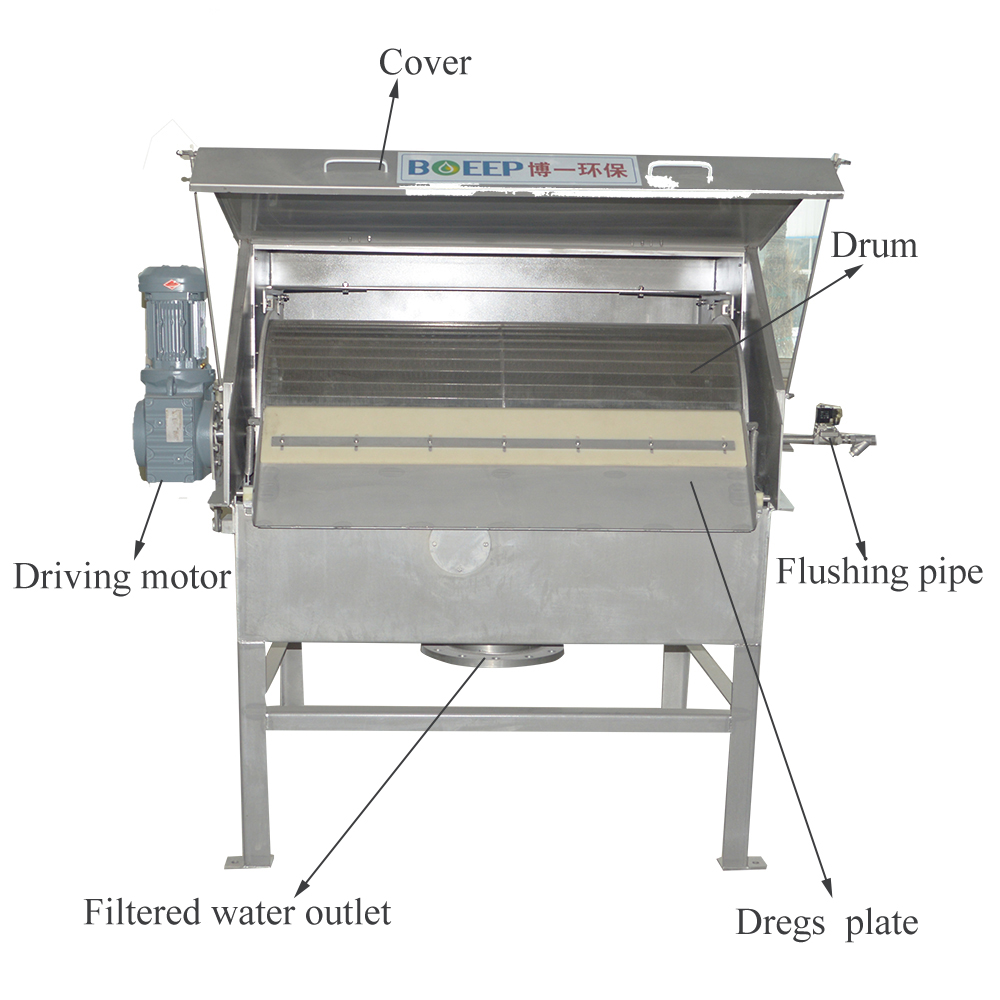

Estructura
La pantalla del tambor rotativo alimentado externamente consiste en una cubierta, un tambor de ensamblaje, un tanque de agua, un dispositivo de transmisión, un dispositivo de lavado, una placa de direg, un marco, etc. Cuando funciona el filtro de pantalla de tambor giratorio de alimentación externo, el motor de engranajes conduce la pantalla del tambor para girar, y los objetos flotantes en las aguas residuales se interceptan en la pantalla después de filtrar, y transferir a la placa de escoria por la pantalla de tambor giratorio. Al mismo tiempo, El dispositivo de lavado se usa para lavar la superficie de la pantalla. La escoria de la rejilla lavada se desliza en el camión de basura o los transportadores.
Principio de funcionamiento
El tambor de pantalla hace el movimiento giratorio por el dispositivo de conducción, y las aguas residuales se mueven desde la tubería de entrada al tanque de agua, luego la salida hacia la salida. El material sólido en la pared exterior de la red giratoria se intercepta por pantalla, y el agua se drena hacia la piscina desde la brecha de la pantalla. El cilindro gira continuamente, y la sustancia sólida unida a la pared exterior de la pantalla se separa rápidamente del tambor, lo que mejora así la eficiencia de la producción.

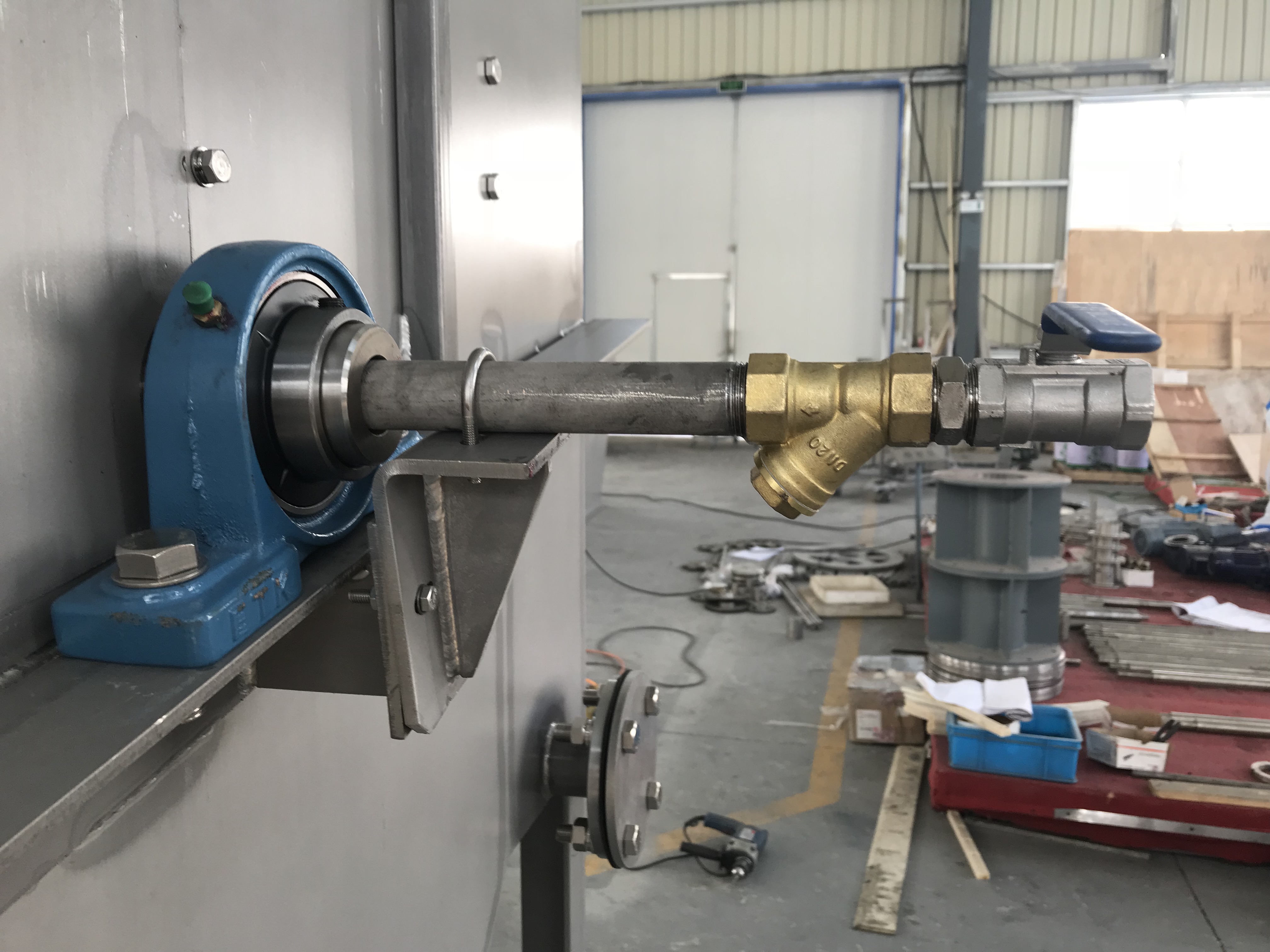

El sistema de lavado a contracorriente está compuesto por una línea de lavado y una boquilla. El agua de alta presión se rocía a través de la boquilla en forma de ventilador para tamizar barril, y el objeto sólido unido al tamiz se elimina rápidamente. La filtración es continua y no obstruida. La pantalla del tambor rotativo alimentado externamente. Tiene las características de alta eficiencia, alto rendimiento y filtración fina.
Ventajas
1-Estructura simple, alta confiabilidad.
Estructura de 2 compactas, huella pequeña.

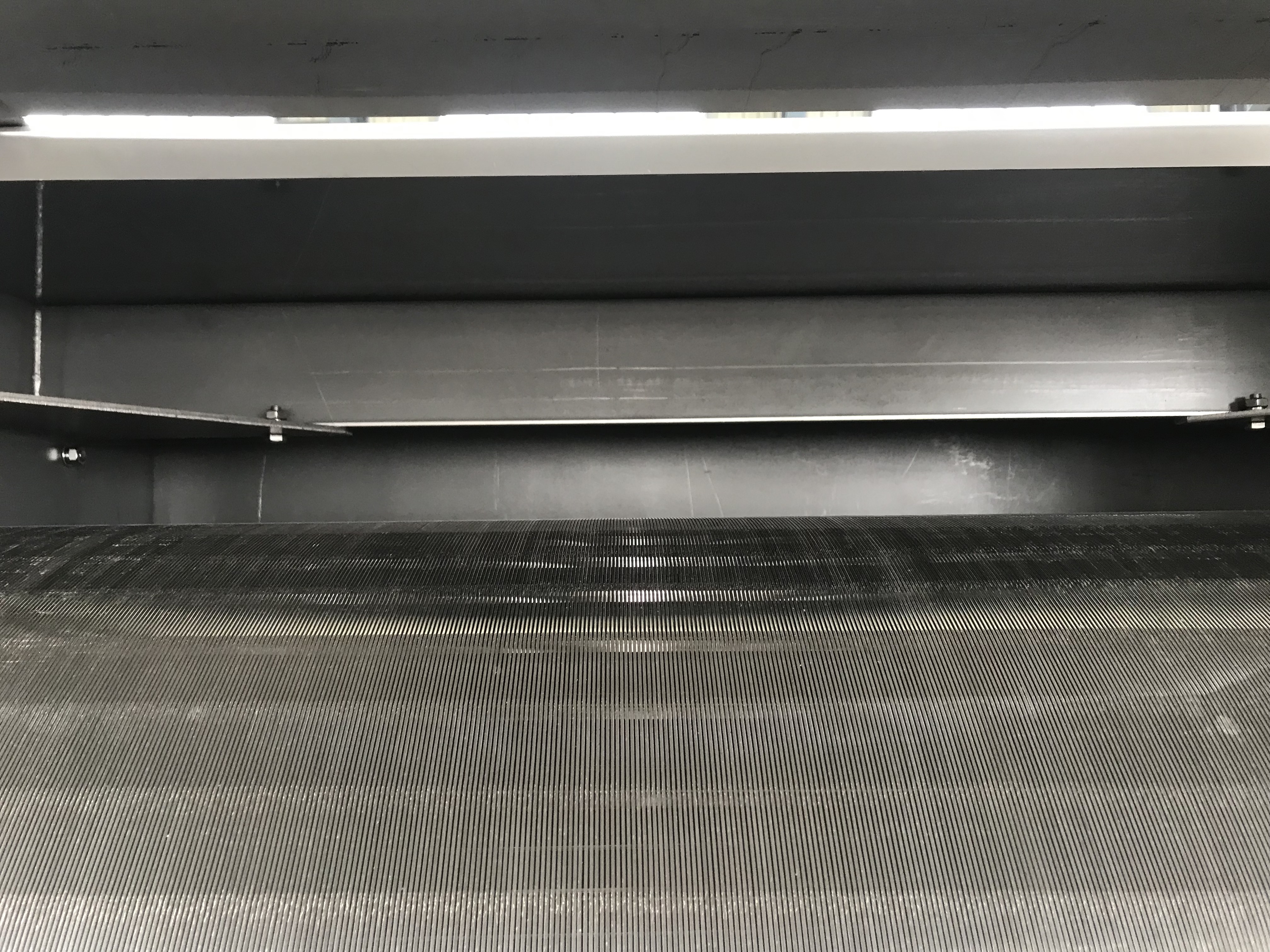

3-La superficie del tambor está hecha de cuadrícula de cuña, y tiene excelentes características hidráulicas.
Parámetro Technicla
| Fabricante: Ataviar | Tipo: Zl610 × 610 |
| N.w (kg): 350 | Capacidad (M3 / H): 33-170 |
| Diámetro del tambor (mm): 610 | Longitud del tambor (mm): 610 |
| Brecha de cuadrícula (mm): 0.25-2.5 | POWER (KW): 0.55 |
| Nivel de protección del motor: IP55 | MotorNivel de aislamiento: Filo |
| Fuente de alimentación: 380V / 50HZ / 3P | Tiempo de trabajo: 24 horas / día ejecución continua o intervalo de ejecución |
Forma de la figura del tamaño de la instalación
Datos de modelos

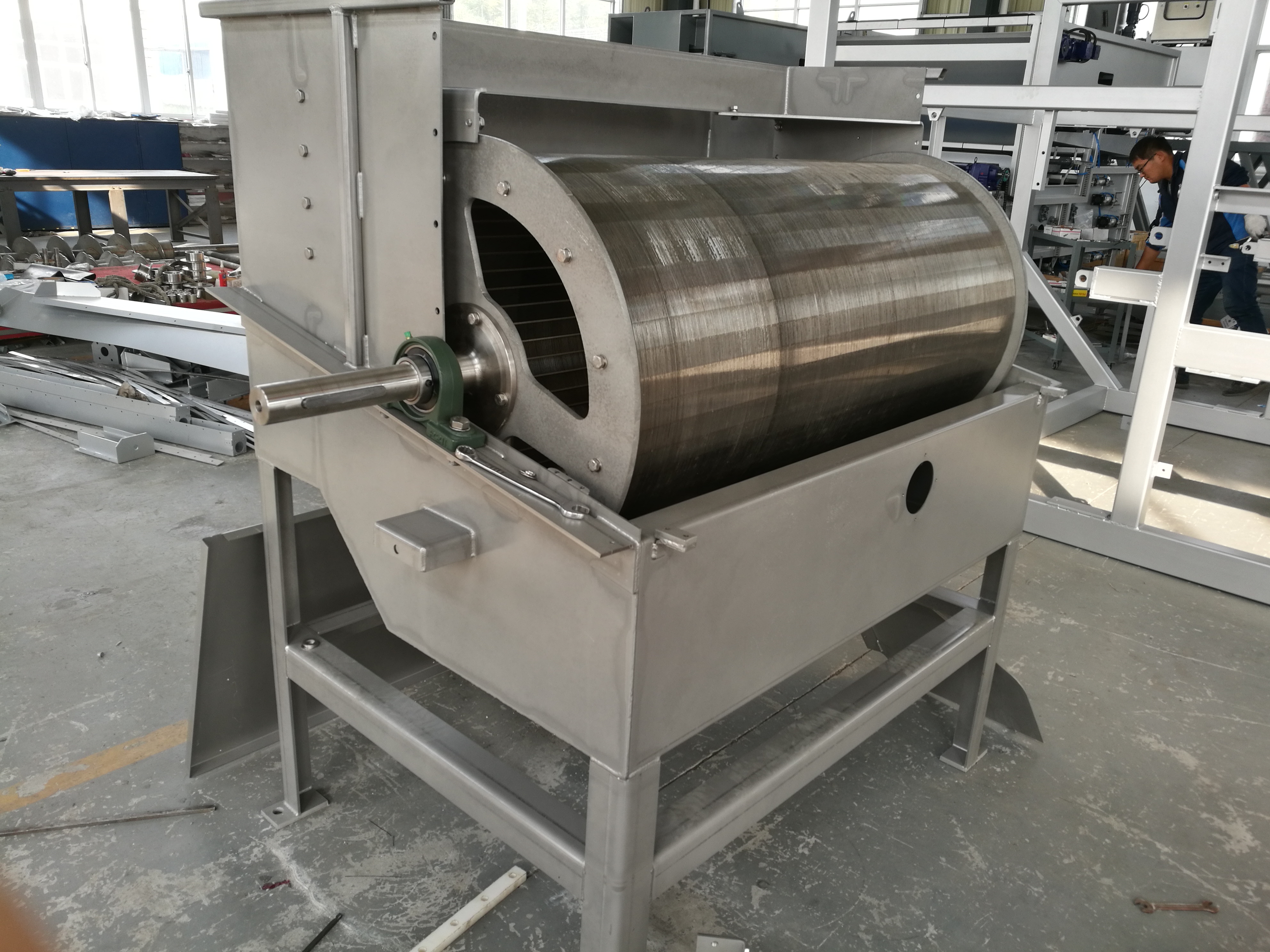

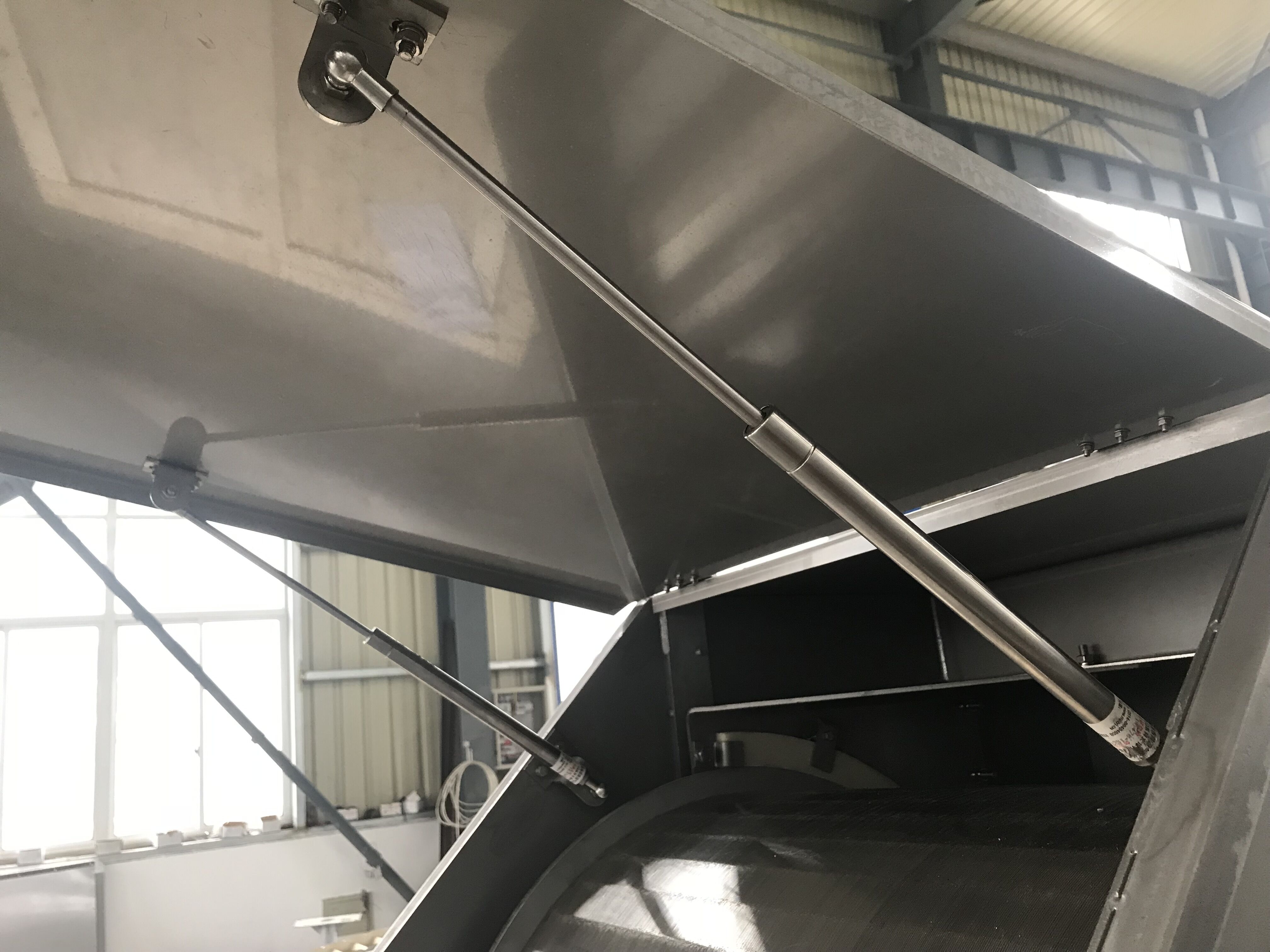

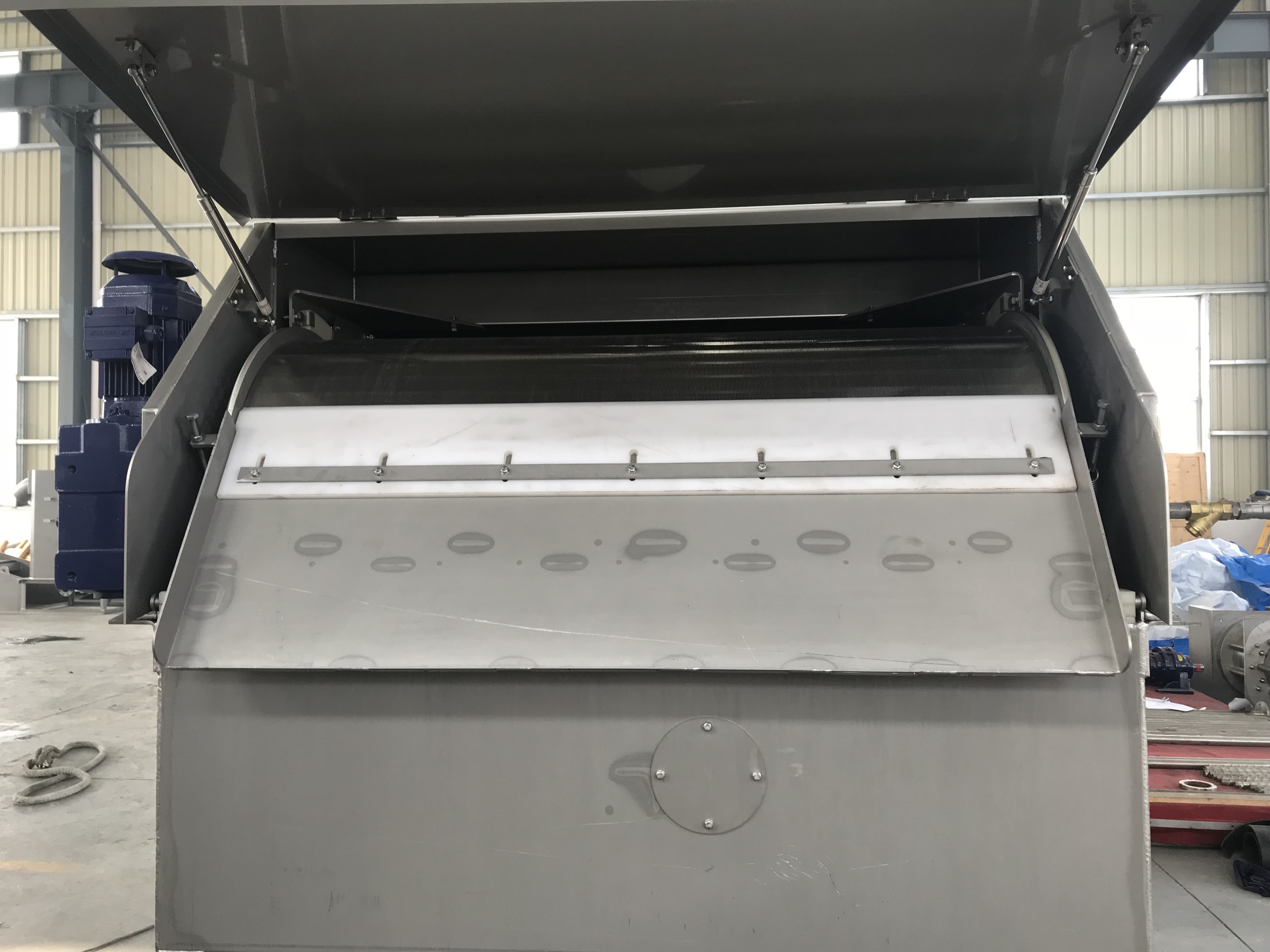

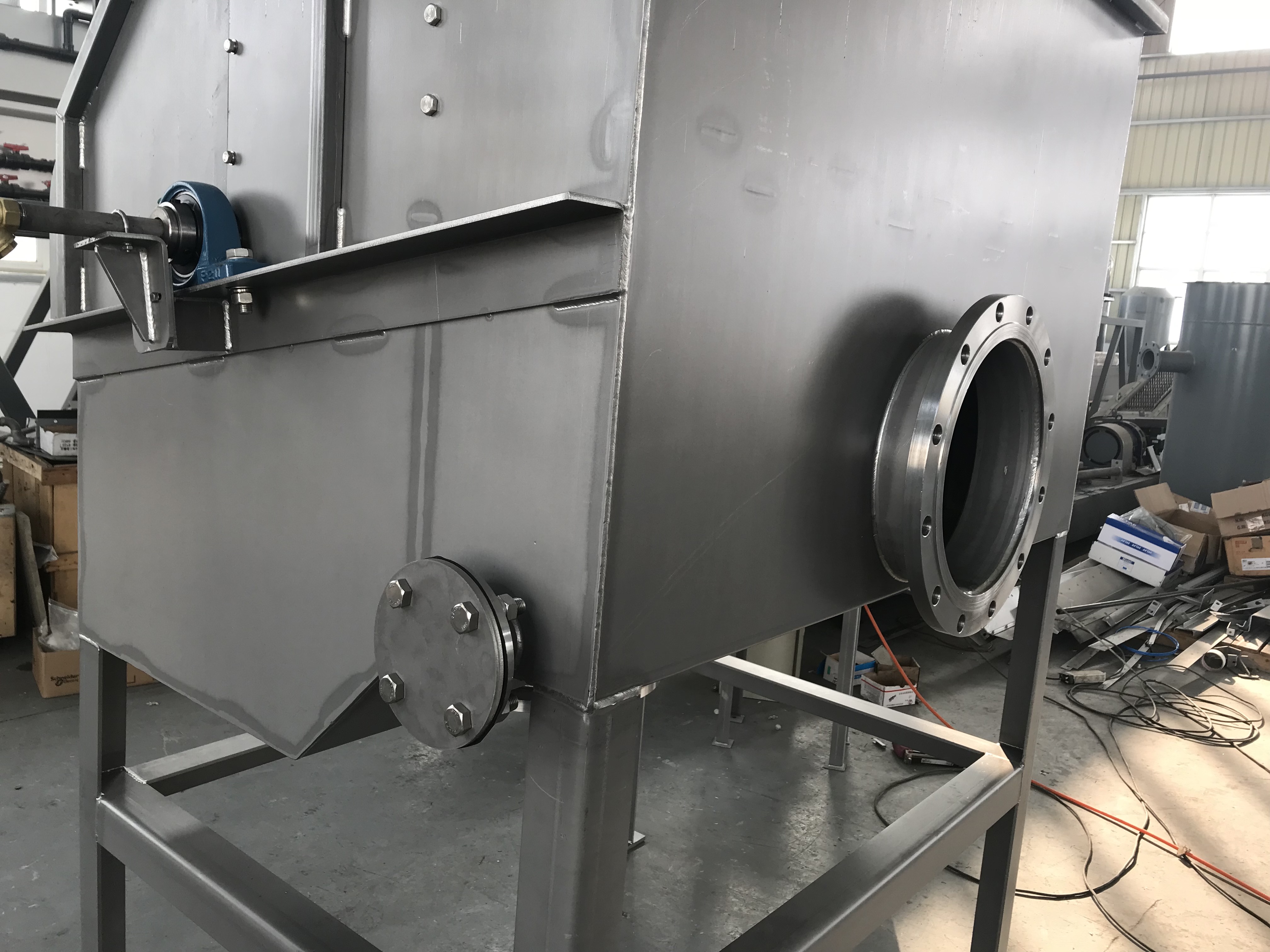

Detalles de producto
Materiales de montaje
● Asamblea de tambor: SS304
● EJE DE TORNILLO: SS 2CR13
● Asiento de apoyo de soporte: SS304
● Sujetadores: SS304
● Cubierta del tambor: SS304
● Gabinete eléctrico: SS304
● Motor y reductor: Sew / Nord
Sistema de control eléctrico
La pantalla tiene el gabinete eléctrico que puede controlar con control manual, automático y remoto de la sala de control central.
● Control manual: el funcionamiento del filtro de tambor está controlado por los botones en el panel de control.
● Control automático: el funcionamiento del filtro de tambor está controlado por el relé de tiempo.
● Control de PLC de la sala de control central: la parada de inicio del filtro de batería se controlará mediante el control remoto a través de la entrada o la salida del contacto, y monitoreará el equipo.

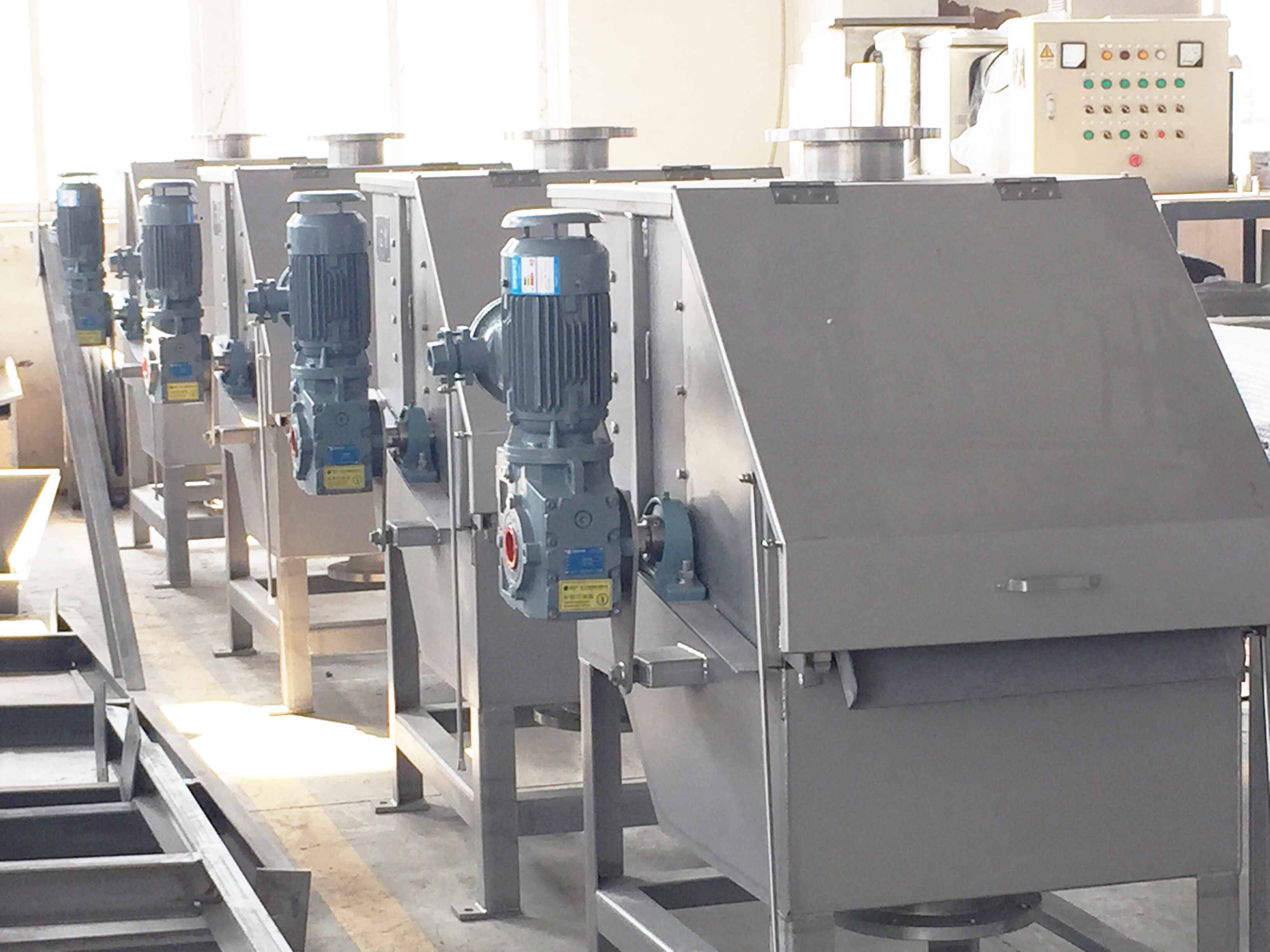

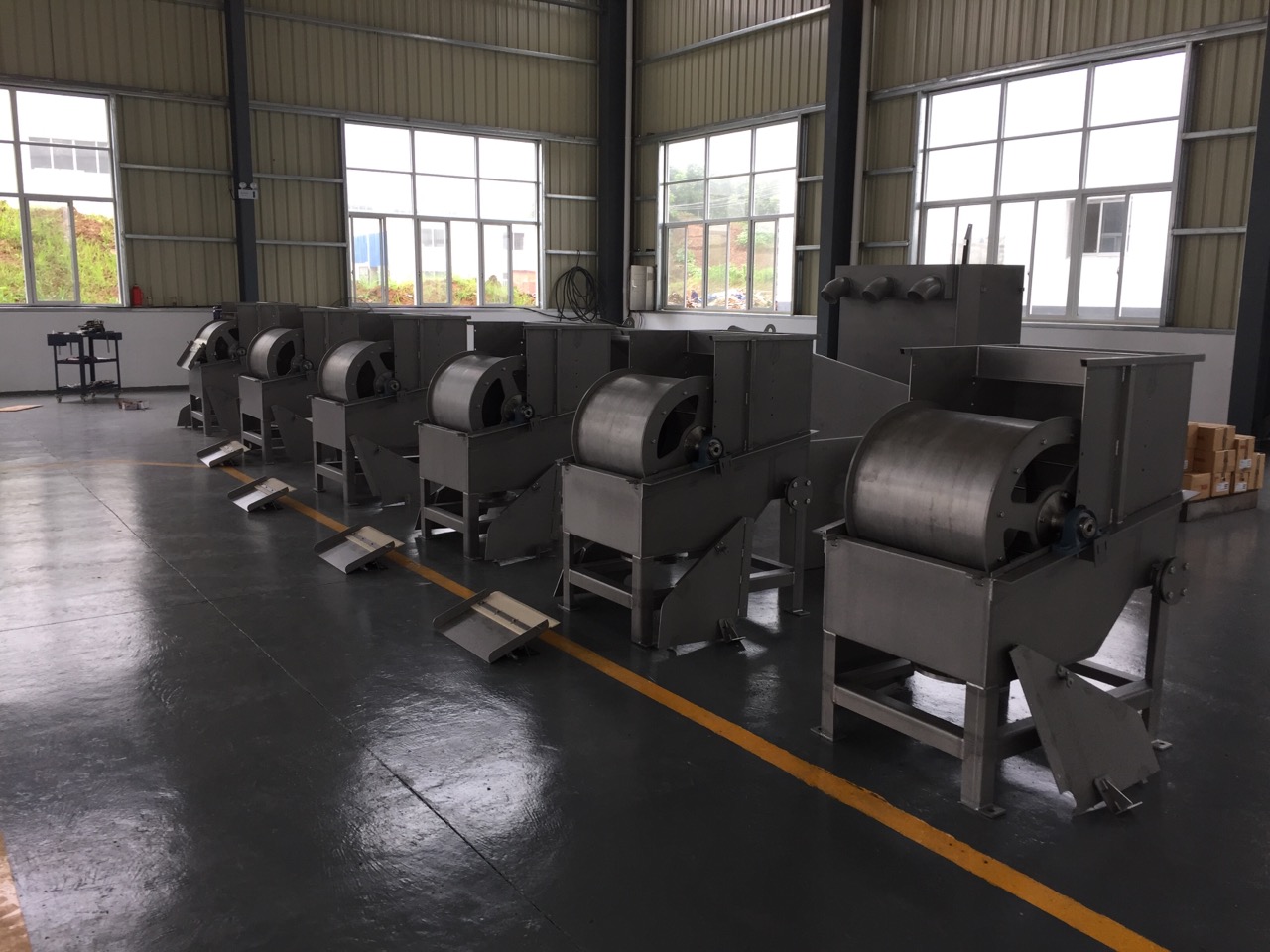

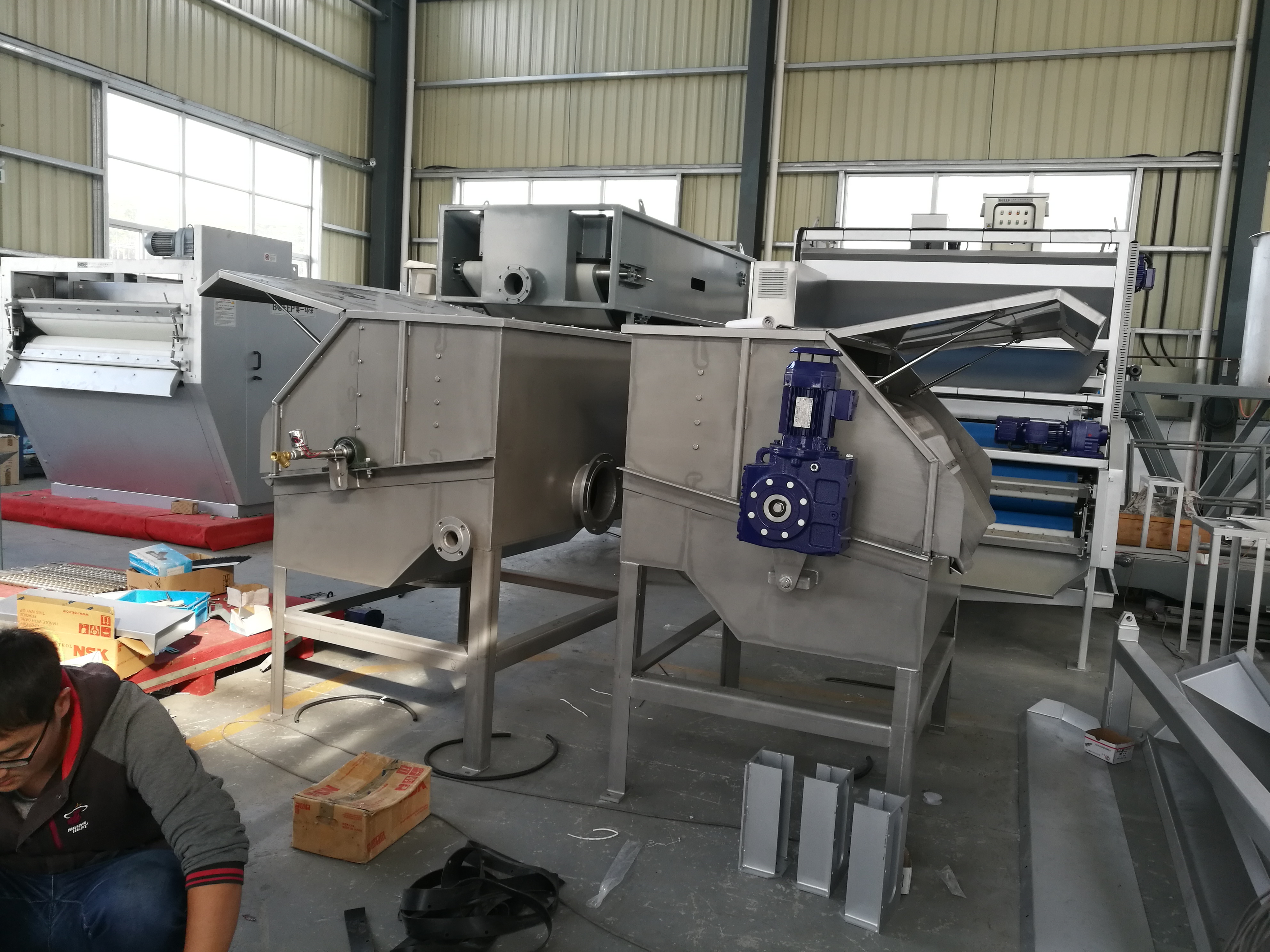

Taller

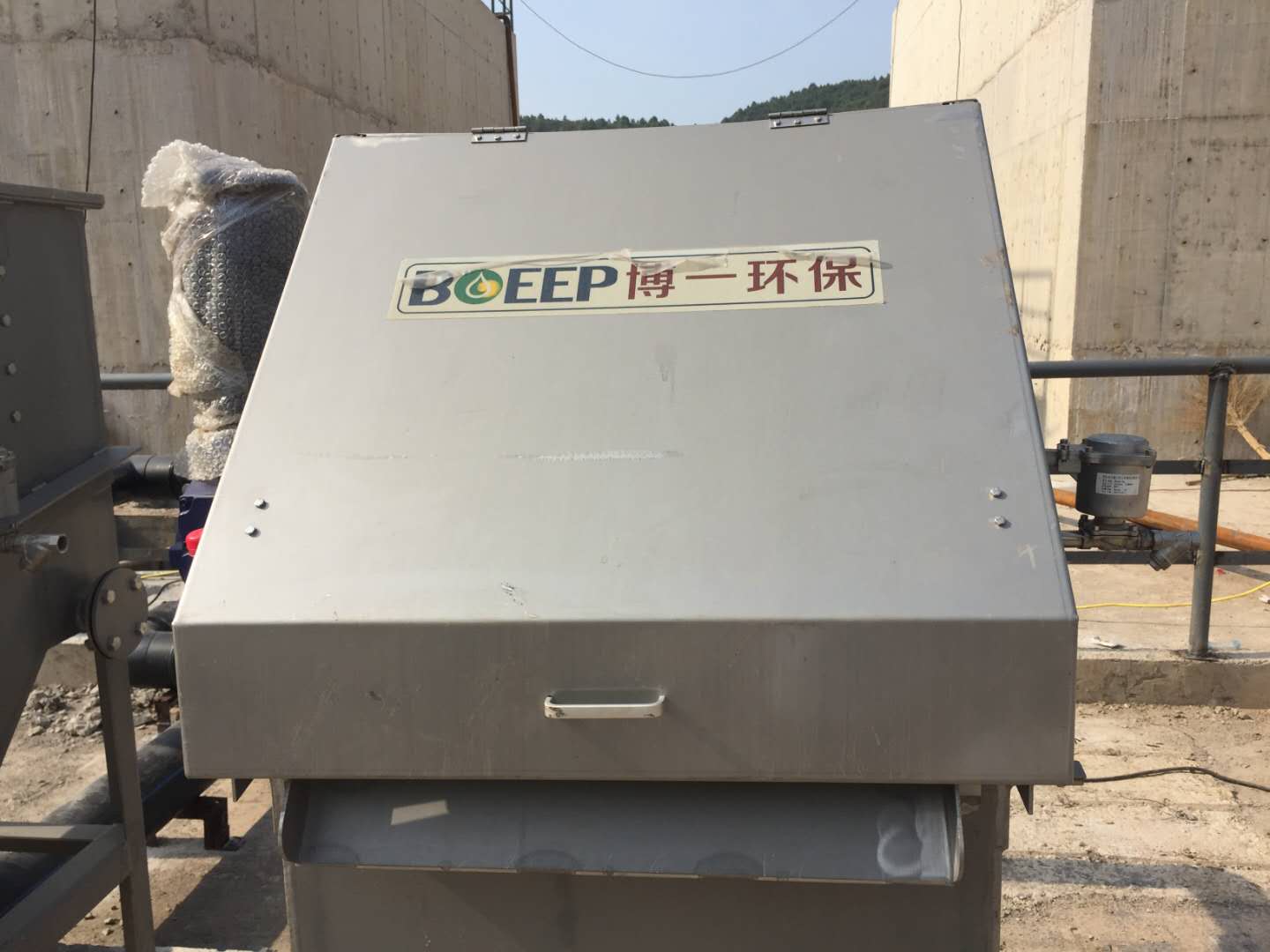

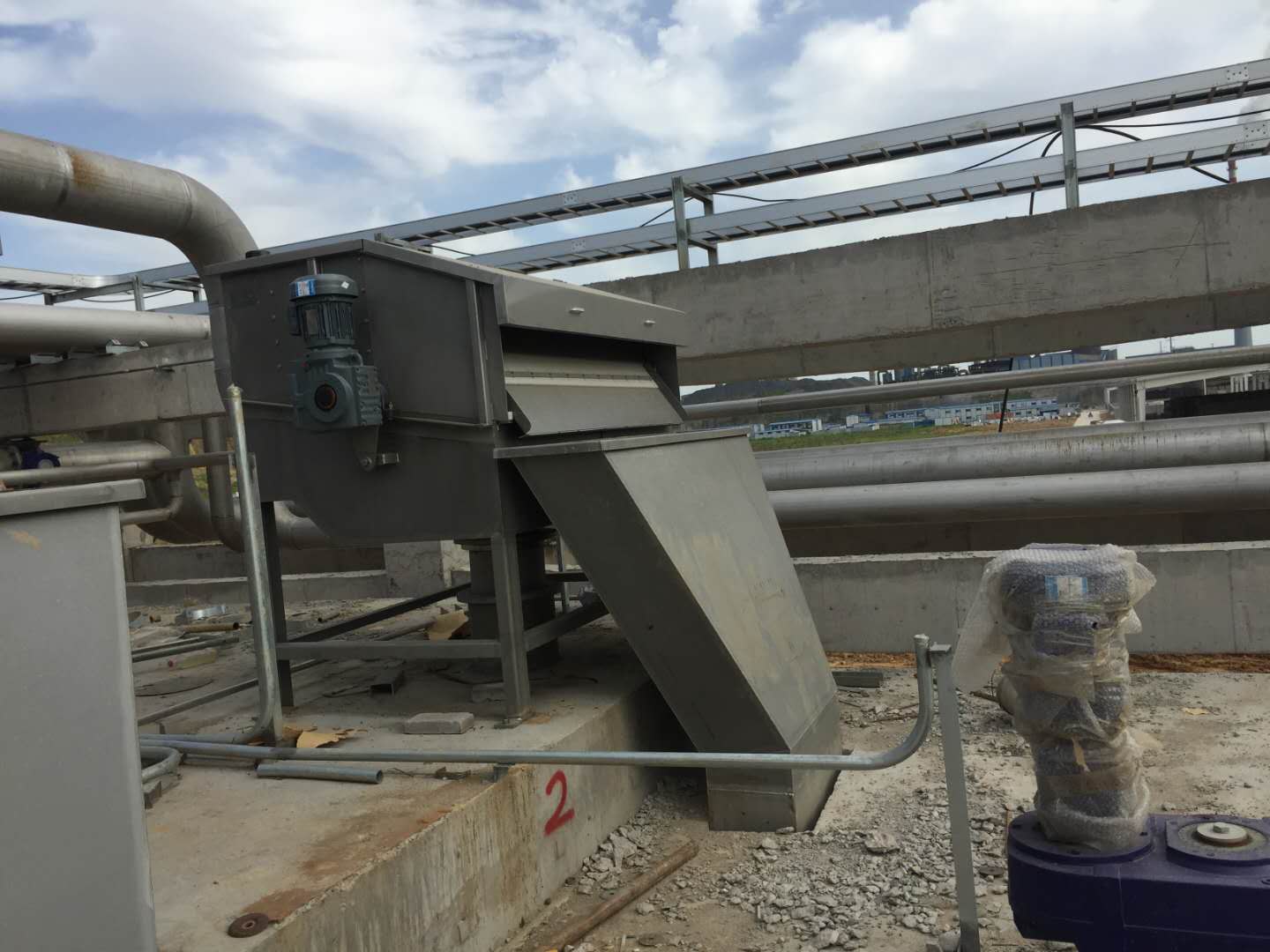

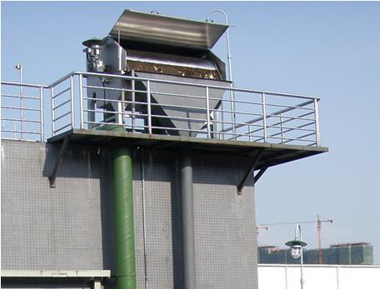

Sitio de objetos
