Dnyf1.0
BOEEP
DNYF
Introducción del producto

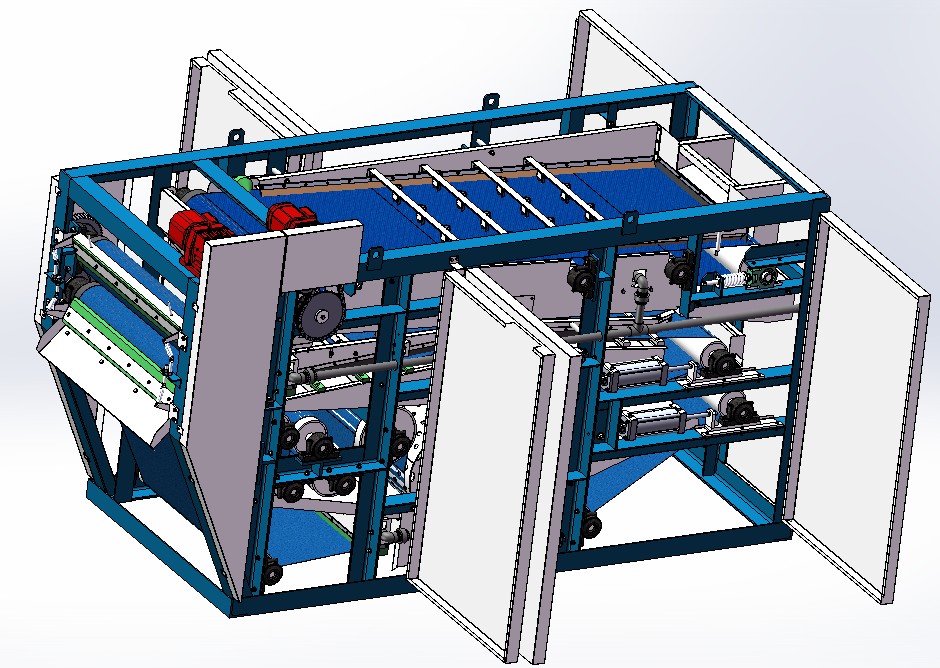

El tipo DNYF, el filtro de gravedad completamente cerrado, la prensa de filtro se usa principalmente para procesar los lodos que no se concentran en el grupo de engrosamiento (como los lodos residuales A / o). Tiene dos funciones: concentración y deshidratación. El equipo puede cumplir con el requisito de mayor capacidad de tratamiento y un menor contenido de humedad de la torta de lodos, por medio de un rollo de presión múltiple y una estructura de rollo de alta presión. Mientras tanto, la estructura externa de la puerta hace que el sistema esté completamente cerrado, mantenimiento convenientemente.
Principio de funcionamiento
El material floculado se envía uniformemente a la zona de deshidratación de gravedad concentrada a través del mecanismo de tela. En esta sección, hay un largo movimiento horizontal y un pequeño ángulo que se eleva, y el material se mueve a lo largo de la correa de filtro con la banda del filtro. Bajo la acción de la gravedad, el agua libre se separa del floc, y la mayor parte del material se elimina del agua. El material está básicamente sin fluidez y raspada a través del raspador a la sección de prensa de filtro.
El material entra en el área de deshidratación en forma de cuña. La suspensión está más nivelada y distribuida uniformemente en el área de la cuña, y se apretará ligeramente. El espacio de cuña formado por los filtros superior e inferior es grande a pequeño, y se cierra las dos bandas finales. La presión de la suspensión emparedada en el centro del filtro aumenta gradualmente, y el agua se descarga continuamente de la suspensión, y el lodo ha terminado. Todos pierden la liquidez y se preparan para el siguiente paso en el área de deshidratación prensado.
El rollo de prensa del área deshidratada exprimida está dispuesta en orden de tamaño de gran a pequeña, y la fuerza apremiante del material aumenta gradualmente de poco a pequeña. Después de que se presionan, se mueven y se cortan varias filas de rollos de presión, la mayoría de las aguas intercelulares se eliminan y el lodo se deshidrata. Cuando el filtro pasa a través del mecanismo de descarga, la torta de lodo se rasca de la correa del filtro por el raspador. Las correas de filtro superior e inferior se devuelven al área de deshidratación de gravedad después de la limpieza y regeneración, y se completa un ciclo de deshielo de lodo.
Estructura
En el sistema de deshidratación, se implementa el lodo, la dosificación, la mezcla, la reacción, la deshidratación en el flujo de laminar y la producción de pastel de lodo.
El diseño y la fabricación del deshidratador son adecuados para el entorno de trabajo áspero de alta temperatura y 100% de humedad en la sala de deshidratación, a fin de garantizar el funcionamiento estable y confiable del equipo.
El deshidratador corre suavemente y normalmente, sin impacto, vibración y sonido anormal. Todas las partes se prueban y califican antes de ensamblar.
Parámetro técnico
| Ancho de la correa de filtro (mm): 1000 | Capacidad (M3 / HR): 12.5 ~ 15 |
| D.S. Lodos secos (kg / h): 90 ~ 240 | Presione la velocidad de la correa del filtro de la sección (M / min): 1.0 ~ 5.0 |
| Velocidad de la correa del filtro de la sección espesada (M / min): 3.5 ~ 17.5 | Cinturón de conducción motor eléctrica (kW): 1.1 |
| Potencia del motor del espesor de la correa del filtro (kW): 0.75 | Mezclador Tanque Blender Motor Power (KW): 0.75 |
| Grado de protección del motor: IP55 | Nivel de aislamiento motor: F |
| Energía: 380V, 50Hz, 3 frase | Presión de lavado (MPA) y calidad (M3 / HR): 0.5MPA / 6 ~ 8 |
| Peso (kg): 3500 | Contenido de la humedad del alimento (%): 98 ~ 99.5 |
| Contenido de la humedad del pastel de lodos (%): 75 ~ 85 | Modo de control de velocidad del modo de conducción: Control de frecuencia |
Característica técnica
1: la velocidad de la correa de filtro se puede ajustar suavemente
2: la prueba de carga vacía del deshidratador cumple con los requisitos de 6.16 de JB / T8102-1999, y la prueba de carga cumple con los requisitos de JB / T8102-1999 6.17.
3: la correa de filtro está hecha de monofilamento de poliéster, que tiene las características de alta resistencia, resistencia a la corrosión, buena permeabilidad, fácil de bloquear, superficie lisa y alta velocidad de recuperación sólida.
4: la acción del dispositivo de corrección de la correa de filtro es flexible y confiable. Cuando la correa de filtro se desvía del centro de 15 mm (la operación se puede ajustar de acuerdo con la operación real), el dispositivo de corrección de la cinta del filtro funciona automáticamente, y el colador no tiene más de 30 mm en la operación, que se puede ajustar de acuerdo con la operación real. condición.
5-El deshidratador tiene un sistema de lavado, y el dispositivo de lavado se compone de un tubo de rociado y una boquilla. El rango de pulverización cubre el ancho de la correa del filtro, y cada boquilla se puede reemplazar. El dispositivo de lavado tiene una buena propiedad de sellado, y no se le permite salpicar agua y pastel de barro mojado. Y equipado con filtro de lavado a contracorriente para facilitar el mantenimiento y la limpieza.
Solicitud
Aumenta la máquina de prensa de filtro de correa de trabajo pesado completamente cerrada, se puede usar ampliamente para deshidratar lodos de administración municipal, alimentos, bebidas, sacrificio y reproducción, impresión, ingeniería petroquímica, fabricación de papel, curtiembre y productos farmacéuticos. Especialmente en aguas residuales municipales, se usa ampliamente.
Especificación de prensa de filtro de cinturón de alta duración y datos de modelos
Detalles de producto
Taller
Sitio de objetos
Haga clic aquí para obtener una consulta!
