Dnyf2.0
BOEEP
DNYF
Introducción del producto
La prensa de filtro de tipo de cinturón de alta resistencia y capacidad de encendido, tiene dos funciones: concentración y deshidratación. En comparación con la prensa de filtro de cinta de gravedad tradicional, este equipo puede cumplir con el requisito de mayor capacidad de tratamiento y un menor contenido de humedad de la torta de lodos, por medio de un rollo de presión múltiple y una estructura de rollo de alta presión. Mientras tanto, la estructura externa de la puerta hace que el sistema esté completamente cerrado, mantenimiento convenientemente. Se utiliza principalmente para procesar los lodos que no se concentran en la agrupación de engrosamiento (como los lodos residuales de A / O).

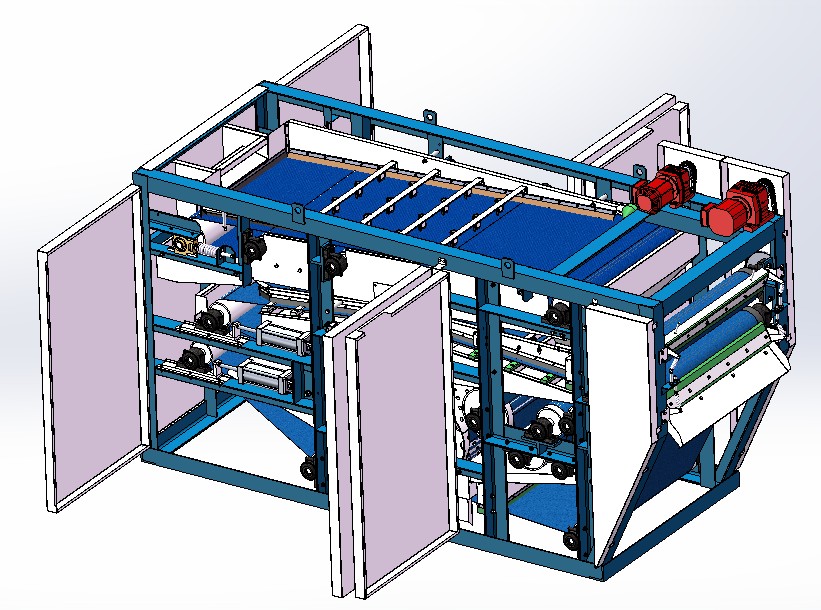

Estructura
La entrada de barro, la dosificación, la mezcla, la reacción se realizan en el sistema de deshidratación, y el funcionamiento de la tubería de la salida de deshidratación y la torta de lodo se desarrolla bajo la condición de flujo laminar.
Eleva la prensa de filtro de tipo de cinturón de alta resistencia y capacidad de capacidad funciona suavemente y normalmente, sin impacto, vibración y sonido anormal, después de que se revisen todas las partes para que se califiquen, se puede ejecutar el ensamblaje. Para ajustar el marco horizontal. Convenientemente, el marco se fija en la base. con Tornillos de anclaje, y equipando con dispositivo de ajuste.
Para mantener el dispositivo que funcione de manera estable y confiable, el diseño y la fabricación de la máquina de prensa de la correa de deshielo de lodos deben adaptarse al entorno de trabajo duro con la alta temperatura y la humedad del 100%.
Principio de funcionamiento
El lodo floculado se envía uniformemente al área de deshidratación de la gravedad de la concentración a través del mecanismo de distribución. En esta área, hay un largo movimiento horizontal y un pequeño ángulo de ascenso. El lodo se mueve a lo largo del cinturón de filtro. Bajo la gravedad, el agua y el floc están separados y la mayor parte del agua se filtra. El lodo se vuelve de fluidez y se raspea a través del raspador a la sección de prensa de filtro.
Cuando el lodo engrosado ingresa a la zona de deshidratación en forma de cuña, la suspensión en la zona en forma de cuña se suaviza y uniforme, y se somete a una extrusión leve. El espacio en forma de cuña formado por las correas de filtro superior e inferior se vuelve más pequeña y más pequeña, y finalmente las dos correas de filtro se cierran juntas, de modo que la fuerza de compresión para la suspensión emparedada en el centro de la correa del filtro aumenta gradualmente, y el agua se filtra continuamente. En este momento, la suspensión pierde la liquidez y se prepara para el siguiente paso en el área de deshidratación prensado.
Los rodillos de prensado en la zona de deshidratación están dispuestos en orden de un diámetro grande a pequeño, y la fuerza de prensado en el material aumenta gradualmente. La deshidratación de lodos se completó después de aplastar, asombrar y esquilar el pastel por varias filas S de rollos de apretón, la mayoría de las personas se pueden eliminar. Cuando el cinturón de filtro pasa a través del mecanismo de descarga, la torta de barro se rasca de la correa del filtro por el raspador. Las correas de filtro superior e inferior se limpian y luego se devuelven al área de deshidratación de gravedad para completar el próximo ciclo de deshidratación de lodos.
Parámetros técnicos
| Ancho de la correa de filtro (mm): 2000 | Capacidad (M3 / HR): 30 ~ 45 |
| D.S. Lodos secos (kg / h): 240 ~ 450 | Presione SECTOR FILTRO BLOIL SPEED (M / M / MIN): 1.0 ~ 5.0 |
| Espesor de la velocidad de la correa del filtro de la sección (M / min): 3.5 ~ 17.5 | Cinturón de conducción motor eléctrica (kW): 1.5 |
| Potencia del motor del espesante de la correa del filtro (kW): 1.1 | Motor de mezclador Blender Motor Power (KW): 1.1 |
| Grado de protección del motor: IP55 | Nivel de aislamiento motor: F |
| Energía: 380V, 50Hz, 3 frase | Presión de lavado (MPA) / Calidad (M3 / HR): 0.5MPA / 18 |
| Peso (kg): 5300 | Contenido de la humedad del alimento (%): 98 ~ 99.5 |
| Contenido de la humedad del pastel de lodos (%): 75 ~ 85 | Contenido de la humedad del pastel de lodos (%): 75 ~ 85 |
Ventajas técnicas
La velocidad de la correa de filtro se puede ajustar suavemente.
La prueba de carga vacía del deshidratador cumple con los requisitos de 6.16 de JB / T8102-1999, y la prueba de carga cumple con los requisitos de JB / T8102-1999 6.17.
La correa de filtro está hecha de monofilamento de poliéster, que tiene las características de alta resistencia, resistencia a la corrosión, buena permeabilidad, fácil de bloquear, superficie lisa y alta velocidad de recuperación sólida.
El deshidratador tiene un sistema de lavado, y el dispositivo de lavado se compone de un tubo de rociado y una boquilla. El rango de pulverización cubre el ancho de la correa del filtro, y cada boquilla se puede reemplazar. El dispositivo de lavado tiene una buena propiedad de sellado, y no se le permite salpicar agua y pastel de barro mojado. Y equipado con filtro de lavado a contracorriente para facilitar el mantenimiento y la limpieza.
La acción del dispositivo de corrección de la correa de filtro es flexible y confiable. Cuando la correa de filtro se desvía del centro de 15 mm (la operación se puede ajustar de acuerdo con la operación real), el dispositivo de corrección de la cinta del filtro funciona automáticamente, y el colador no tiene más de 30 mm en la operación, que se puede ajustar de acuerdo con la operación real. condición.
Solicitud
Pulsación de filtro de tipo de cinturón de alta resistencia y capacidad de la capacidad Puede ser ampliamente utilizado para deshidratar lodos de administración municipal, comida, comida, bebida, sacrificio y reproducción, impresión, ingeniería petroquímica, fabricación de papel, curtiembre y productos farmacéuticos. Especialmente en aguas residuales municipales, se usa ampliamente.
Especificación y datos de modelos
Detalles de producto
Sitio de objetos
