| Cantidad: | |
|---|---|
Xq 0.8
BOEEP
XQ
Introducción del producto
La pantalla de la barra fina giratoria mecánica de Heeep para la filtración de aguas residuales es uno de los equipos importantes pretratados y bloqueados en el tratamiento de aguas residuales. Se puede aplicar para aguas residuales municipales, planta de bombeo de drenaje, aguas residuales urbanas, industria de agua.
Estructura y principio de funcionamiento.
Pantalla de la barra fina giratoria mecánica de Heeep para la filtración de aguas residuales se compone de dispositivo de transmisión, sistema de cadena de rastrillo, mecanismo de eliminación de marco y detección de pantalla.
El marco de la máquina principal es Soldado a la plataforma de ensamblaje especial de acuerdo con las condiciones técnicas generales JB / ZQ4000.3-86 para piezas de soldadura. El diente está hecho de acero inoxidable de calidad o nylon y se forma a través del estampado primario mediante el uso de molde y punzonado. El rastrillo dental es un gran plano rotacional compuesto por muchos rastrillos pequeños. Se utilizará nylon como almohadilla de aislamiento para garantizar el espaciado entre los dientes.
Esta pantalla de barra fina rotativa mecánica es una red general compuesta de varios dientes pequeños. Bajo la conducción por cadena, hace que el trabajo de detección sea de abajo hacia arriba. Descarga las puntas de descarga mediante el peso propio del dispositivo de detección y eliminación.
Ffallecimiento
El marco principal de la máquina es de tipo integrado y la estructura es segura y razonable.
La superficie dental debe tener tiras convexas; Asegúrese de que no sea fácil de deformación por fuerza.
La suciedad se puede quitar totalmente y la operación es flexible y confiable.
Este dispositivo puede actuar con precisión y puede evitar efectivamente los daños causados por la cadena de reducción del motor a la sobrecarga.
Formulario de pista de cadena y cadena Estado cerrado, que puede evitar efectivamente las proyecciones que caen en la pista y para evitar el atasco.
El dispositivo de protección de sobrecarga eléctrica adopta un relé caliente cuando las fallas se producen en la maquinaria o la carga excesiva, se detendrá automáticamente y le dará una alarma. Las acciones de este dispositivo son sensibles y confiables.
Esta máquina adopta un control completamente automático. Todavía puede funcionar incluso si no hay nadie que lo mantenga. En caso de cualquier atasco, le dará una alarma y se detendrá automáticamente.
Visualización modelo
Técnicoparámetros nicos
Nota: esto La pantalla de barra fina rotativa mecánica es un tipo de producto personalizado. Los parámetros técnicos específicos son diferentes de la necesidad de los clientes. Los siguientes parámetros se utilizan solo como referencia.
| Modelo: Xq0.8 × 1.5 | Tipo de pantalla: Pantalla fina |
| Ancho de canal (mm): 800 | Profundidad del canal (mm): 1500 |
| Ancho neto de la máquina (mm): 700 | Brecha de cuadrícula (mm): b = 5 |
| Caudal a través de la pantalla (m / s): 0.9 | Ángulo de instalación: α = 75 ° |
| Altura de salida (mm): 750 | Potencia del motor (kW): N = 0.55 |
| Nivel de protección del motor / Nivel de aislamiento: IP55 / F | Tiempo de trabajo: 24 horas / día ejecución continua o intervalo de ejecución |
Forma de la figura del tamaño de la instalación
Datos del modelo técnico
Nota:
1-Flujo de agua teórico (excluir sedimento, etc.) = velocidad media del flujo a través de la puerta × agua Área de flujo × La tasa efectiva del área de flujo de agua.
2-La velocidad de flujo de agua diseñada V = 1M / S correspondiendo a la diferencia de nivel de agua es aproximadamente como △ H = 200 mm.
Área de flujo de 3 aguas = ancho de canal B × (nivel de agua H1- △ H) / Sinα.
4: la potencia en la tabla anterior correspondiente a la velocidad del movimiento del diente 2m / min.
5-El flujo de agua real debe basarse en la escoria de la puerta y el agua, etc. Por lo general, generalmente se estima en 0.5 veces el valor teórico.
Detalles de producto

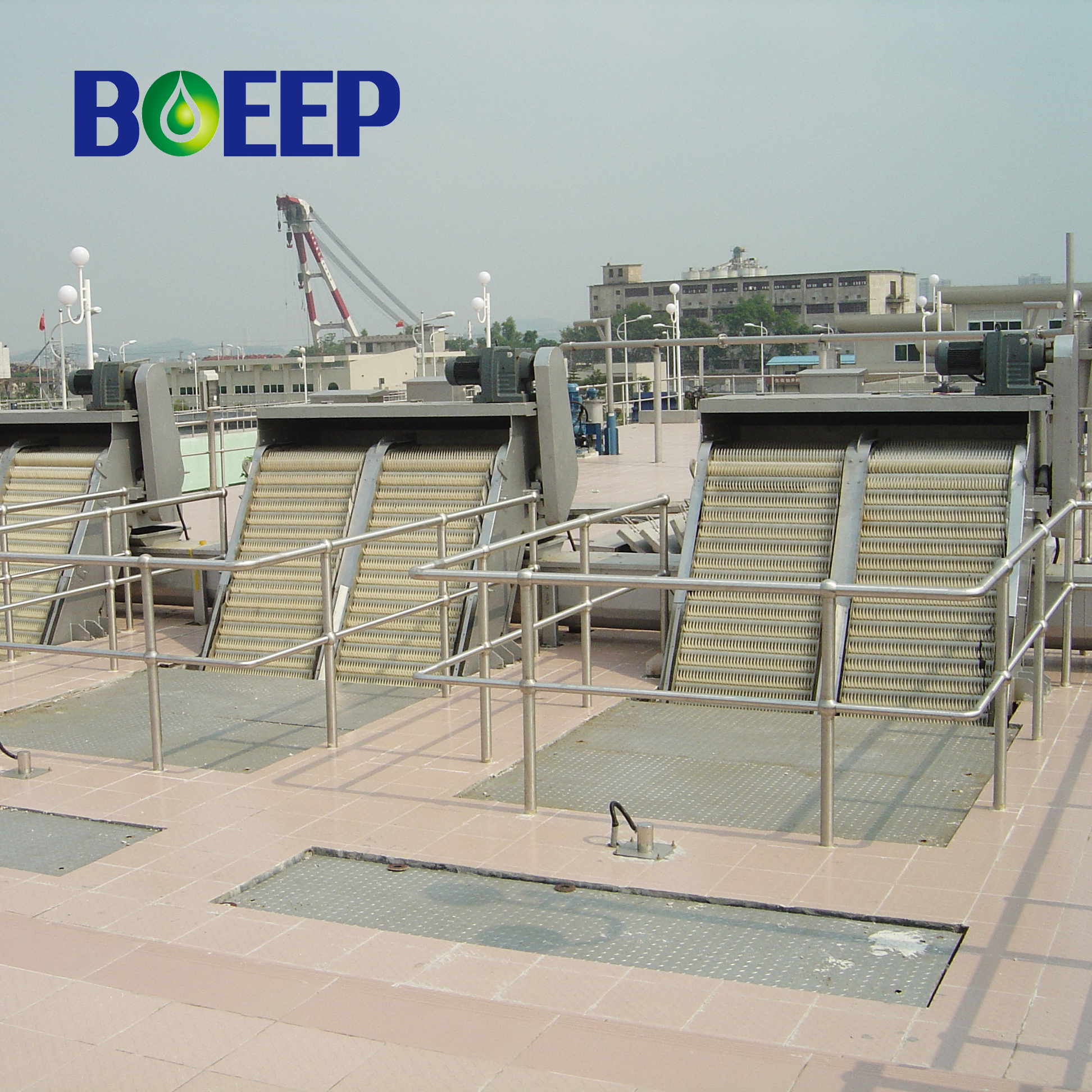

Sitio de objetos
 Instrucciones de pedido 1-La selección del modelo debe referirse a los parámetros técnicos y los requisitos del proceso. Se debe indicar el modelo y la altura de la salida de escoria. De lo contrario, la altura de la salida de escoria se organizará como 750 mm. 2-Si no se observan la marca Material y Motor, usaremos nuestro motor doméstico, y el material será SS304. 3: la placa preemitada, el dispositivo de almacenamiento de escoria, el dispositivo de transporte se necesita para comprarse por separado. La estructura de instalación de la placa preemitada debe hacerse a nuestro técnico. |
Haga clic aquí para obtener una consulta!
